氣相色譜儀載氣流量的測定方法
由于氣相色譜儀中所用氣體的流速較小，一般采用轉子流量計和皂膜流量計進行測量。目前更常用刻度閥、壓力表或電子氣體流量計。

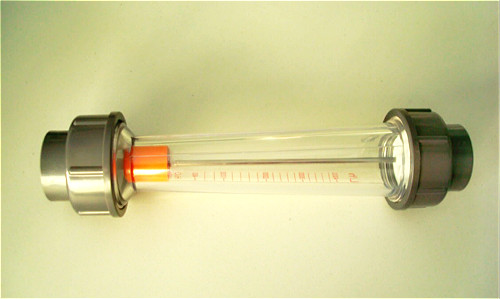

1 轉子流量計
它由一根玻璃管和一個轉子組成。當氣體自下而上流出時，轉子隨氣流上浮的高度與氣體流量有關，但不呈直線關系，轉子流量計的刻度只是標記。因此在試劑使用時需要在使用壓力下用皂膜流量計來確定準確標定，即繪制不同氣體的體積流速與轉子高度的校正曲線圖。
2 皂膜流量計
它由一根帶有氣體入口的量氣管和橡皮低頭組成。使用時在橡皮滴頭內注入澄清的肥皂水，擠壓橡皮滴頭就有皂膜進入量氣管。當氣流進入時，將推動皂膜向上移動。只要用秒表測定皂膜流動一定體積時所需的時間即可算出氣體的體積流速，測量精度為1%，是目前測量氣體流速的標準方法。
3 刻度閥
利用穩流閥、針形閥旋轉的圈數與氣體流量近似成正比的原理，通過繪制不同氣體的壓力流量校正曲線來計量氣體流量數值。
4 壓力表
在穩壓閥后加一個固定氣阻，在穩壓閥與氣阻間加入壓力表，此時穩壓閥輸出氣體的流量越大，只要?dú)庾璨蛔?，則壓力表顯示值也越大。
5 電子氣體流量計
在氣體流路中接入一個流量傳感器，流量傳感器將氣體流量轉化成與之成正比的模擬量，在量化為數字流量，即可在氣相色譜儀屏幕上顯示出來。
